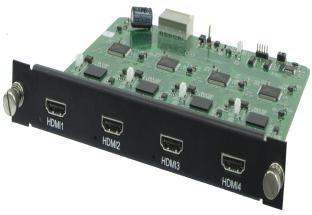

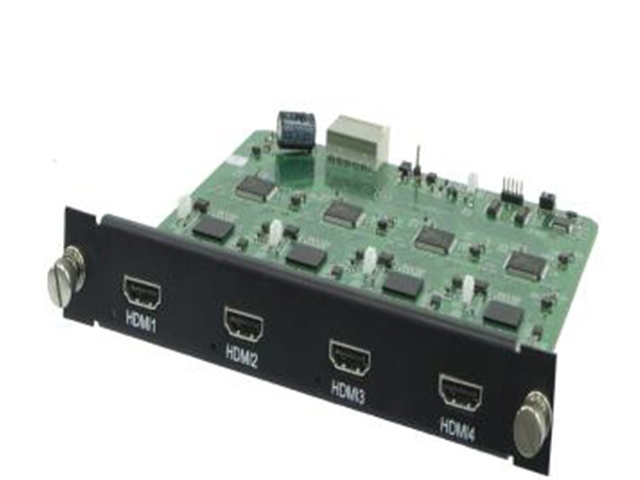

VINIAV 4路HDMI輸入板卡in-HDMI4

深圳龍程威尼VINIAV 4路HDMI輸入板卡in-HDMI4，配合數字高清混插矩陣主機使用，采用獨立板卡設計，每塊卡支持4路HDMI信號輸入，低成本、高性能的靈活應用，支持1920×1200@60Hz的數字高清圖像傳輸。

VINIAV 4路HDMI輸入板卡in-HDMI4功能特征
4路HDMI-A母接口輸入；
輸入最長距離達20M；
支持EDID編輯功能；
兼容HDMI1.4的標準，HDCP1.3協議,DVI1.0協議；
最大支持分辨率
HDPC:1920x1200P@60_24bit；
HDTV:1920x1080P@60_36bit。

VINIAV 4路HDMI輸入板卡in-HDMI4規格參數
技術規格：HDMI輸入卡
協議
完整支持HDMI1.4協議3D部分，包括支持全部的HDMI1.4協議中主流的3D顯示模式，但不包括3D_1080P@120Hz，向下兼容HDMI1.3的標準，HDCP1.3協議,DVI1.0協議。
視頻
增益：0dB ；
像素帶寬：165MHz,全數字 ；
接口帶寬：2.25Gbps,全數字（總共6.75Gbps,每種顏色是2.25Gbps） ；
最大支持分辨：HDPC:1920x1200P@60_24bit ；
HDTV：1920x1080P@60_36bit ；
3DFormat:1920x1080P@24_36bit ；
位時鐘抖動(ClockJitter)：<0.15Tbit ；
位上升時間(Risetime)：<0.3Tbit(20%--80%) ；
位下降時間(Falltime)：<0.3Tbit(20%--80%) ；
最大傳輸延時：5nS(±1nS) ；
接口：4路HDMI-A母接口/卡 ；
信號強度：T.M.D.S.+/-0.4Vpp ；
最小/最大電平：T.M.D.S.2.9V/3.3V ；
阻抗：50Ω ；
EDID：可選默認EDID與及讀取功能 ；
最大直流偏置誤差：15mV ；
建議最大輸入/輸出距離：輸入小于20米，在1600x1200@60時（推薦使用認證過的HDMI專用線材，如MolexTM的線材） ；
產品重量：約0.25KG ；
最大功耗：12W。
