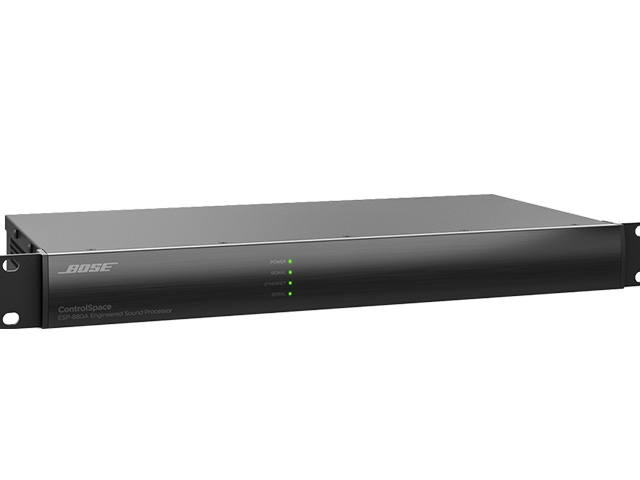

BOSE ControlSpace ESP-880A 音頻信號處理器

Bose Professional ControlSpace ESP-880A ESP 處理器是一種開放架構式數字信號處理器，設計用于小型獨立項目和大型聯網應用等多種應用場合。該處理器配備 8x8 模擬音頻輸入/輸出、Bose AmpLink 輸出、先進的數字信號處理功能、48kHz/24 位音頻轉換專為實現精確性能而設計，ControlSpace ESP-880A 擁有低延遲和超低噪聲工作功能。

BOSE ControlSpace ESP-880A 音頻信號處理器技術參數
信號處理器：32位定點/浮點DSP+ARM，456MHz；
輸入通道：8路模擬（雙耳平衡，話筒/線路電平）；
PC配置軟件：ControlSpaceDesigner軟件；
動態范圍：>115dB，A-計權，20Hz–20kHz，模擬直通；
輸出通道：8路模擬（平衡，線路電平），8路AmpLink。

BOSE ControlSpace ESP-880A 音頻信號處理器產品特點

① 高質量模擬電路提供麥克風和線路電平輸入/輸出，具有超低噪聲和 115 dB 動態范圍。

② 先進的數字信號處理功能支持 48 kHz 采樣率/24 位的音頻，使用浮點開放架構式數字信號處理器，并可在低延遲條件下運行實現音響系統精度。

③ 集成 AmpLink 輸出接口使用標準 CAT 5 線纜，可向兼容的 Bose 功放發送多達 8 通道的低延遲、未壓縮的數字音頻。

④ Bose? ControlSpace? Designer 軟件，支持自動話筒混音器、可預測反饋抑制器、房間組合器、多段圖示和參量均衡、Bose 揚聲器庫、信號發生器、路由器、混音器、AGC、音頻強切、門限、壓縮器、音源選擇器和延時等多種信號處理模塊。

⑤ 多種控制選項 – ControlSpace ESP 產品與可編程的 Bose CC-64 和 CC-16 控制器、ControlCenter 控制中心區域控制器，以及 ControlSpace Remote 客戶端兼容。

⑥ 支持行業標準控制系統通過板載 RS-232 和以太網接口，使用通用串口協議與行業標準控制系統相集成，配備兼容 AMX 和基于 Crestron 的系統的驅動器。

BOSE ControlSpace ESP-880A 音頻信號處理器詳細參數
集成數字信號處理器
信號處理器/CPU： 32 位定點/浮點 DSP + ARM，456 MHz；
最大計算能力： 3.6 GIPS / 2.7 GFLOPS ；
音頻延遲： 860 μs（模擬輸入至模擬輸出）；
A/D 和 D/A 轉換器： 24 位；
采樣率： 48 kHz；
音頻性能規格
頻率響應： 20 Hz - 20 kHz (+0.3 dB/-0.5 dB) ；
THD+N： < 0.002 %（+4 dBu 時，A 計權/20 Hz 至 20 kHz）；
通道隔離（串擾）： < -105 dB（+4 dBu 輸入和輸出電平時，1 kHz）；
動態范圍 ：> 115 dB A 計權 20 Hz – 20 kHz，模擬直通；

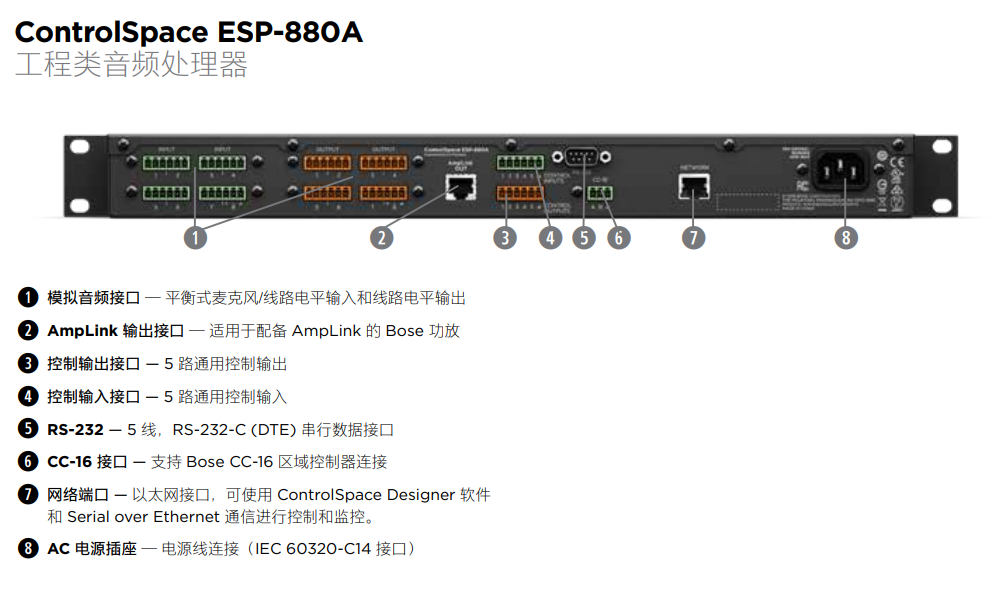

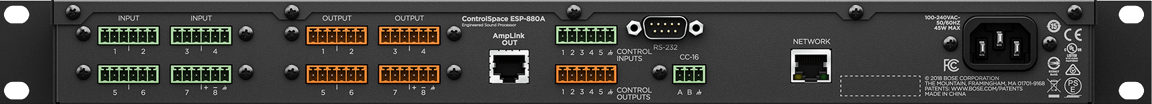

音頻輸入
輸入通道： 8路模擬輸入（兩路非平衡、兩路平衡）；
輸入接口：3.81 毫米 Phoenix Contact?，6 針；
輸入阻抗： 12 kΩ @ 1 kHz（激活或不激活幻象電源）；
最大輸入電平： +24 dBu；
同等輸入噪聲： <-119 dBu（22Hz - 20 kHz，150 Ω 輸入，64 dB 增益）；
幻象電源： +48V、每通道最大 10mA、每個輸入可選；
Pre-Gain 設置： 0 / +14 / +24 / +32 / +44 / +54 / +64 dB；
音頻輸出
輸出通道： 8路模擬（平衡）；
輸出接口：3.81 毫米 Phoenix Contact，6 針（模擬）；
輸出阻抗： 66 Ω ；
最大輸出電平 +24 dBu；
數字音頻
Bose AmpLink：8 通道輸出，<21 μs 延時，需使用屏蔽式 CAT 5/6；
控制輸入
輸入（控制）： 5 路模擬輸入或數字輸入，2 kΩ 內部上拉電阻可達 5 V，3.81 毫米 Phoenix Contact，6 針；
模擬輸入電壓范圍 ：0 V 到 3.3 V（最大 5 V）；
數字輸入電壓范圍： 0 V 到 3.3 V（閾值電壓為 1.6 V）；
控制輸出
輸出（控制）： 5 路數字輸出，3.81 毫米 Phoenix Contact，6 針；
輸出電壓/電流 ：高：8 V（開路），2.5 V @ 10 mA；低：100 mA 時< 1 V（24 V 直流最大電源電壓）；

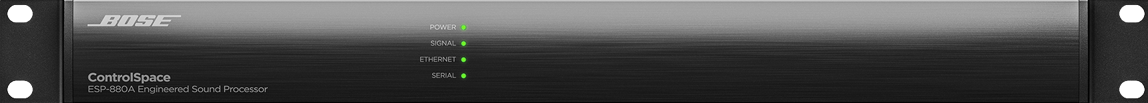

指示燈和控制
LED 狀態指示燈 ：電源/狀態、信號、以太網、串口（RS-232 + CC-16）；
音頻信號指示： 綠色（-60 至 -20 dBFS）、黃色（-20 至 -2 dBFS）、紅色（-2 dBFS 至0dBFS）；
電氣規格
電源電壓： 100 VAC 至 240 VAC， 50/60 Hz ；
交流電功耗：35W（最大）；
電源接口 ：IEC 60320-C14（插座）；
功率損耗： 22 W（75 BTU/小時，19 kcal/小時）；
物理參數尺寸
（高 x 寬 x 深）： 44 × 483 × 215 毫米；
凈重 ：2.6 千克（5.8 磅）；
運行溫度： 0 °C 至 40 °C（32 °F 至 104 °F）；
冷卻系統 ：主動式，側通風帶風扇；
存儲溫度： -40 °C 至 70 °C（-40 °F 至 158 °F）；
濕度： 80%（無冷凝）
常規
PC 配置軟件： ControlSpace Designer 軟件，5.4 或更高版本；
網絡控制： 以太網 (RJ-45)，100 Mbps ；
通信端口： RS-232 (DB9M, DTE)，Bose CC-16（3.81 毫米 Phoenix Contact，3 針）。
